新聞動(dòng)態(tài)
聯(lián)系我們
電話(huà)：18511822397 （謝絕推銷(xiāo)）
座機(jī)：0769-85386618
傳真：0769-85354923
地址：東莞市長(zhǎng)安鎮(zhèn)霄邊第三工業(yè)區(qū)
行業(yè)動(dòng)態(tài)
您當(dāng)前的位置是：五金沖壓件 >> 行業(yè)動(dòng)態(tài)五金沖壓模具彈簧常見(jiàn)問(wèn)題
發(fā)布時(shí)間：2019-08-26 15:22:07
五金沖壓模具彈簧常見(jiàn)問(wèn)題
A、為什么彈簧在使用過(guò)程中會(huì)斷裂？
a、芯軸太小或彈簧橫放使用，彈簧與芯軸磨損而斷裂；
b、當(dāng)芯軸太小／裝配面不平／兩端定位面平行度不良時(shí)，均會(huì)造成彈簧被壓縮扭曲，局部產(chǎn)生高壓力而斷裂；
c、芯軸太短且端部未倒角，會(huì)導(dǎo)致彈簧與芯軸摩擦磨損而斷裂；
d、彈簧圈與圈之間夾雜異物使用，使實(shí)際有效圈數(shù)減少，從而產(chǎn)生高應(yīng)力使其斷裂；
e、彈簧串聯(lián)使用使其彎曲，并超過(guò)芯軸或沉頭孔長(zhǎng)度，或者因?yàn)?a href="http://www.nuc-power.cn/html/product/p1/">彈簧本身的微小差異而導(dǎo)致荷重較弱者承受較大壓縮量而斷裂；
f、超過(guò)大壓縮量使用進(jìn)而產(chǎn)生高效應(yīng)力使彈簧斷裂；
g、彈簧材質(zhì)不均勻，或雜質(zhì)含量超標(biāo)導(dǎo)致應(yīng)力集中斷裂；
h、彈簧過(guò)燒、銹蝕、硬度過(guò)高、過(guò)度延壓都會(huì)降低其抗拉壓強(qiáng)度而產(chǎn)生斷裂。
B、為什么彈簧在使用過(guò)程中會(huì)表現(xiàn)出“彈力不足”？
a、非標(biāo)彈簧設(shè)計(jì)制作參數(shù)不合理：只注重外徑、內(nèi)徑、長(zhǎng)度等參數(shù)，往往忽略線(xiàn)材橫截面積和節(jié)距的大小，從而引致彈力不夠；
b、標(biāo)準(zhǔn)彈簧選型不合理：因圖價(jià)格便宜，選擇了較輕載荷類(lèi)型而無(wú)法承受較重載荷，從而導(dǎo)致感覺(jué)彈力不夠；
c、彈簧質(zhì)量等級(jí)弄錯(cuò)：無(wú)意或故意把普通彈簧當(dāng)優(yōu)質(zhì)彈簧或進(jìn)口彈簧使用，從而導(dǎo)致感覺(jué)彈力不夠；
d、超過(guò)規(guī)定溫度使用而導(dǎo)致彈性降低甚至失去彈性；
e、彈簧線(xiàn)材本身偏軟，或彈簧淬火溫度偏低或保溫時(shí)間不夠長(zhǎng)，或彈簧成型后回火溫度過(guò)高且時(shí)間長(zhǎng)，導(dǎo)致抗拉壓強(qiáng)度抵而彈力不夠--這才是真正意義上的彈力不夠。

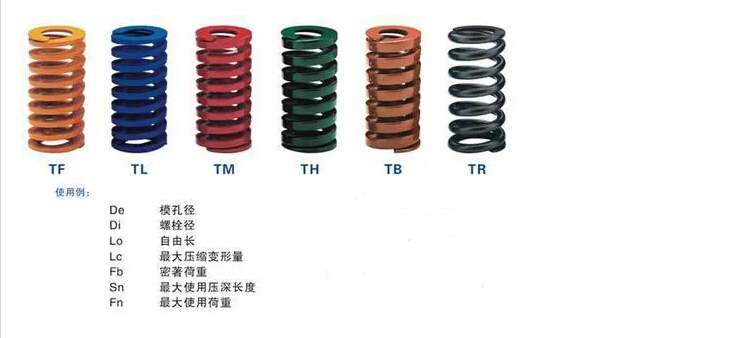

模具彈簧選用高應(yīng)力，高速振幅，耐熱性?xún)?yōu)秀的SWOSC-V同等材。日本大同彈簧具有安裝體積小、彈性好、鋼度大、精密度高、制作材料呈矩形及表面分色噴涂、外表美觀(guān)等特點(diǎn)。
